Pieza 1 fresadora, AlphaCAM

Con esta primera pieza voy a intentar hacer una introducción a este programa CAD-CAM.

Las operaciones a realizar son sencillas: cajeado rectangular, punteados y taladrados con forma especial y taladrados pasantes.

Toda explicación va acompañada de su imagen correspondiente, tanto en su diseño CAD como en la simulación 3D que este programa ofrece.

Plano de pieza a realizar

Se comienza dibujando un cuadrado con la opción "Rectángulo" con las medidas que tenga la pieza inicial. Se ponen las coordenadas de inicio en X e Y (0,0), y posteriormente las finales (160,160). Se pone de esta forma porque el inicio de coordenadas se encuentra en la esquina inferior izquierda.

Se procede a definir el entorno de trabajo.

Para ello se le va a dar volumen a la pieza. Opción "Definir volumen de trabajo", se selecciona el cuadrado realizado anteriormente y en la ventana emergente se selecciona como Z superior 0, y como Z inferior -50.

A continuación "Activar/Crear un plano de trabajo", para saber sobre qué plano estamos trabajando y luego no equivocarnos a la hora del mecanizado escoger las profundidades adecuadas. Primero se pica la lado X correspondiente a nuestro cuadrado y luego al lado Y.

Por último definiremos el material bruto coincidiendo con el propio volumen. Para ello picamos en la opción "Definir material bruto", seleccionamos el cuadrado y volvemos a poner como Z superior 0 y como Z inferior -50.

Ya estamos en condiciones de seguir dibujando nuestra pieza, quedando dibujado en el plano de trabajo seleccionado anteriormente.

Seguimos con el cuadrado de esquinas redondeadas. Para ello dibujamos el cuadrado con la opción "Rectángulo", y una vez hecho se escoge la opción "Empalme", se define el radio correspondiente (12), le damos a "Esquinas; Todas" y seleccionamos el cuadrado dibujado.

Para los círculos de las esquinas se escoge la opción que queramos: "Círculo + Radio" o "Círculo + Diámetro", se define el centro y nos aparecerá dibujada. Podemos dibujar una y hacer las otras mediante "Simetría", o sino dibujar cada una de ellas escribiendo su centro de circunferencia.

Para los 8 círculos con forma circular, seleccionaremos "Geometrías especiales; Círculo de taladros" y en la ventana que aparece introduciremos los datos referentes a la pieza: diámetro del círculo, diámetro de los taladros, número de taladros y ángulo del primer taladro. Una vez tengamos estos datos, se introducen las coordenadas del centro de círculo (80,80)

Sabiendo ya dibujar círculos, vamos a dibujar los 2 que se encuentran en la vertical y el central. Para dibujar los otros 4 círculos se va a hacer con la opción "Girar". Seleccionamos los 2 círculos, seleccionamos el eje por el cual haremos el giro e introducimos los grados a girar (en este caso 120º).

Una vez hecho todo esto, debe quedar una cosa así:

Se va a proceder al MECANIZADO.

Se comenzará escogiendo qué tipo de material es. Para este ejemplo escogeremos "Acero dulce desbaste" desde la opción "Seleccionar material".

Lo primero a mecanizar será el cajeado rectangular. Previamente habremos escogido la compensación adecuada, "Establecer compensación". Para este caso sería una compensación por dentro y que la herramienta trabaje desde su exterior (con su radio compensado)  y no desde el centro de la herramienta.

De herramienta escogeremos desde "Seleccionar herramienta" la "Plana 10mm 2F EC HSS".

Opción "Cajear", con "Lados; Verticales", opción "Seleccionadas".

- Configuramos el "Tipo; Lineal" y el "Acabado; Total". Aceptar.

- Configuramos los niveles de Z y el número de pasadas en Z. Aceptar.

- Configuramos las velocidades óptimas de la herramienta que estamos usando y la demasía, si existiera y el refrigerante. Terminar.

Seleccionamos el cuadrado, debiendo quedar algo así:

Lo segundo a mecanizar será el punteado de las esquinas. Para este mecanizado la compensación no influye.

De herramienta escogeremos desde "Seleccionar herramienta" la "Broca - 10mm dia".

Opción "Taladrar/Roscar círculos".

- Configuramos al "Acción; Puntear" y el "Tipo de código CN; Absoluto/Lineal". Aceptar.

- Configuramos los niveles de Z, el retorno y la profundidad en Z. Aceptar.

- Configuramos las velocidades óptimas de la herramienta que estamos usando y el refrigerante. Aceptar.

Seleccionamos los círculos, debiendo quedar algo así:

Lo tercero a mecanizar será el punteado central no circular. Para este mecanizado la compensación no influye.

De herramienta escogeremos desde "Seleccionar herramienta" la "Broca - 8mm dia", y las instrucciones a seguir son las mismas que en el mecanizado anterior.

Seleccionamos los círculos, debiendo quedar algo así:

Lo cuarto a mecanizar será el punteado central circular. Para este mecanizado la compensación no influye.

De herramienta escogeremos desde "Seleccionar herramienta" la "Broca - 12mm dia", y las instrucciones a seguir son las mismas que en el mecanizado anterior.

Seleccionamos los círculos, debiendo quedar algo así:

Lo quinto a mecanizar será el  taladrado de las esquinas y el central no circular. Para este mecanizado la compensación no influye. El taladrado de las esquinas será pasante y el central ciego.

De herramienta escogeremos desde "Seleccionar herramienta" la "Broca - 8mm dia".

Opción "Taladrar/Roscar círculos".

- Configuramos al "Acción; Taladrar" y el "Tipo de código CN; Absoluto/Lineal". Aceptar.

- Configuramos los niveles de Z, el retorno y la profundidad en Z. Aceptar.

- Configuramos las velocidades óptimas de la herramienta que estamos usando y el refrigerante. Aceptar.

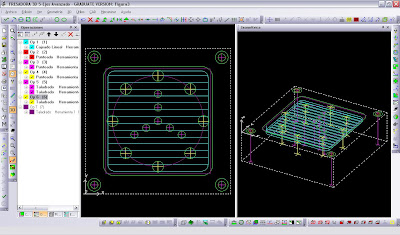

La vista diseño es prácticamente igual que la del punteado pero con la diferencia de que si observamos las esquinas vemos una línea central que llega hasta más abajo del tocho bruto. Eso representa la profundidad a la que penetrará la broca. Para una mejor visualización de estas profundidades de los taladros, la vista en 3D está al 75% de transparencia.
Seleccionamos los círculos, debiendo quedar algo así:

Lo sexto a mecanizar será el punteado central circular. Para este mecanizado la compensación no influye.

De herramienta escogeremos desde "Seleccionar herramienta" la "Broca - 12mm dia", y las instrucciones a seguir son las mismas que en el mecanizado anterior y las vistas están de la misma manera.

Seleccionamos los círculos, debiendo quedar algo así:

Por último solo queda realizar un taladro ciego sobre el taladro pasante realizado en las esquinas. Para este mecanizado la compensación no influye.

De herramienta escogeremos desde "Seleccionar herramienta" la "Broca - 14mm dia".

Opción "Taladrar/Roscar círculos".

- Configuramos al "Acción; Taladrar" y el "Tipo de código CN; Absoluto/Lineal". Aceptar.

- Configuramos los niveles de Z, el retorno y la profundidad en Z. Aceptar.

- Configuramos las velocidades óptimas de la herramienta que estamos usando y el refrigerante. Aceptar.

Seleccionamos los círculos, debiendo quedar algo así:

Este sería el resultado final de la pieza.

Para ver las distintas profundidades del cajeado y de los taladros basta con seleccionar "Vista frontal" en la vista diseño.
